Аналитика

Так как расчётная модель создаётся на основе итоговой физической модели здания, на промежуточных этапах дублирование программой всех элементов в аналитику существенно замедляет работу. Плагин позволяет быстро включать/отключать аналитическую модель для всех элементов модели.

        Включить аналитику

Включает для всех элементов аналитическую модель, активируя параметр «Несущие конструкции».

         Выключить аналитику

Выключает для всех элементов аналитическую модель, деактивируя параметр «Несущие конструкции».




          Арматура по площади​


На стадии «Проектная документация» для оформления вида с армированием перекрытия достаточно оставить границу элемента «Армирование по площади», обозначение стержней и марку, дающую информацию о диаметре стержней и их шаге.

Армирование по площади

Однако, для стадии «Рабочая документация» в элементе «Марка» необходимо добавить больше информации, а именно – позицию стержня по нумерации, его длину. Для решения данной проблемы и отображения корректной марки данная информация из параметров элемента «Арматурный стержень» копируется в параметр элемента «Армирование по площади».


Длина стержней

Скрипт определяет длину стержней внутри элемента «Армирование по площади» и добавляет данное число в один из созданных пользователем параметров.



Параметры должны обладать типом данных «Длина» и принадлежать элементу «Армирование по площади». Необходимо создать 4 параметра соответствующие слоям арматуры (Основное, верх / Основное,низ / Второстепенное,верх / Второстепенное низ). Наименование, анализируемых скриптом параметров, возможно поменять в настройках плагина.

Тип данных: Длина___Категория:Армирование по площади


Маркировка стержней


Проблема:

при добавлении отверстия в перекрытие, выделенные синим цветом стержни теряют назначенные ранее значения марки

Решение:

1. Номер стержня записывать не в стандартное поле «Марка», а в созданный пользователем параметр например «Марка спецификации»

2. Назначить значение марки заново

Данная часть скрипта предназначена для решения используя 2-й метод.

Пользователю необходимо создать 4-ре параметра, соответсвующих слоям элемента «Армирование по площади». Наименование, анализируемых скриптом параметров, возможно поменять в настройках плагина.

Тип данных: Текст___Категория:Армирование по площади


Сваи

          Нумерация свай

Данный скрипт нумерует выделенные сваи.

Пользователю необходимо указать начальный номер. Так же присутствует возможность добавить текст после номера.

Порядок нумерации – рядами, начиная с нижнего левого угла, слева направо, затем вверх на следующий ряд, и опять слева – направо.

Свая должна быть выполнена категорией «Несущие колонны». Пользователю необходимо создать параметр «№ сваи».

Тип данных: Текст___Категория: Несущие колонны



Маркировка

         Маркировка элементов

Маркирует элементы модели меняя значение параметра «Марка».

За основу маркировки берётся типоразмер элемента.



Принцип маркировки

-заново, начиная с большего, по геометрическим параметрам типоразмера,  к меньшему

-на основе существующих марок (скрипт добавляет марку только тем элементам, у которых её нет, на основе существующих)



Принцип сортировки

«по типу» - маркирует все элементы сортируя их по типоразмеру

 «по экземпляру» - назначает каждому элементу свою неповторяющуюся марку.


Спецификации

         Копирование спецификаций

Скрипт копирует выделенные спецификации, меняя в поле «Фильтр» значения параметра «Марка» / «Метка основы»

Пример работы:

Необходимо создать идентичные спецификации для элементов, марка которых - Стм 3,Стм 4 и Стм 5.   Значения параметра «Марка» исходной спецификации - Стм 2

  1. Выделить в диспетчере проекта исходную спецификацию «Стм 2» для копирования

  2. В поле формы пользователю необходимо ввести следующее: Стм 3;Стм 4;Стм 5

Прим: В окне «Диспетчер проекта» пользователь может выбрать сразу несколько исходных спецификаций


Арматура

Общая информация

Все геометрические размеры проставляются в миллиметрах.
При армировании стен доступны несколько технологий выставления арматуры в проектное положение. Одни из самых распространённых - это группировка арматурных стержней в каркасы, изготавливаемые в заводских условиях, и вязка арматуры на строительной площадке.
Надстройка для армирования стен позволяет смоделировать оба метода.
Для вязанной арматуры группировка не требуется. Для армирование каркасами наоборот. В Revit существует два метода группировки арматурных стержней – это «Создать сборку» и «Создать группу».


         Копирование сборок

Так как при использовании сборок невозможно воспользоваться стандартным инструментом «Массив» в надстройку добавлена аналогичная функция, позволяющая копировать сборки по трём направлениям X, Y, Z с возможностью задания количества элементов.


         Армирование стен

Каркас – в данной вкладке основные опции по моделированию арматуры, изменение геометрических характеристик каркаса на виде стены в разрезе​.



Опции данной вкладки:

Каркасы (генерировать все) –моделируются все каркасы выделенной стены. Количество каркасов в стене зависит от шага, устанавливаемого пользователем во вкладке «Развёртка стены»​


Каркасы (генерировать только один с указанием общего количества) – для уменьшения количества идентичных каркасов в каждой конкретной стене возможно применение способа автоматического подсчёта их количества. Данный способ разработан для ускорения внесения изменений в документацию, уменьшения объёма модели и элементов, которые необходимо контролировать.



Надстройка просчитывает количество каркасов в каждой конкретной стене, генерирует только один, а количество остальных записывает в параметр, указанный пользователем в окне формы.

В итоговых спецификациях подсчёта арматуры должна присутствовать следующая формула:

Количество х АрмЧисло х АрмКоличество, где

Количество / Число (параметр , по умолчанию равен 1)

АрмЧисло (пользовательский параметр, указывающий число каркасов в экземпляре стены, заполняется надстройкой, по умолчанию равен 1)

АрмКоличество (пользовательский параметр, указывающий число идентичных стен, заполняется пользователем, по умолчанию равен 1)



Для корректной работы данных пользовательских параметров необходимо добавить их в формы арматурных стержней, используемых в проекте. Каждый параметр должен быть создан как «Общий параметр», а при добавлении в форму иметь значение 1.



Пример: в проекте 3 идентичных стены, в каждой из стен 40 каркасов. В таблице спецификации формула подсчёта общего количества такова: 1 х 40 х 3. Эти 40 каркасов могут быть созданы как физически, так и условно в зависимости от выбранной пользователем опции.

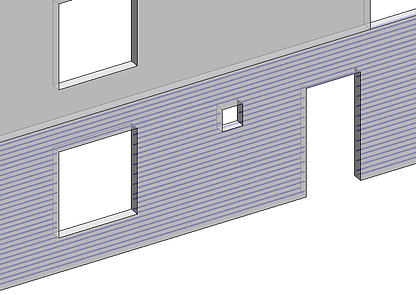

Горизонтальные стержни

включение / отключение генерации горизонтальных арматурных стержней в стене

Горизонтальные стержни.png

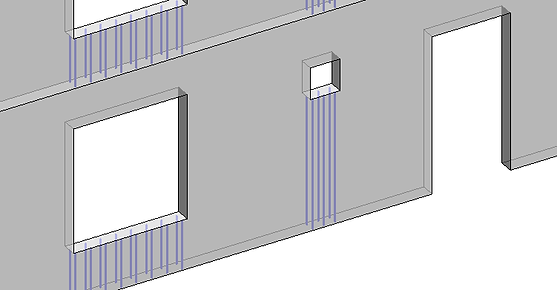

Вертикальные стержни под проёмом

включение / отключение генерации вертикальных арматурных стержней в зоне под проёмом. Надстройка не создаёт каркасы в зонах проёмов, генерируя стержни отдельно.

Вертикальные стержни под проёмом.png

Игнорировать отверстия

функция для игнорирования надстройкой отверстий, выполненных посредством семейства «Окно». В форме необходимо написать наименование семейства, которое необходимо игнорировать. Игнорирование усиления отверстий требуется в случае небольших отверстий в стенах, меньше основного шага арматуры.

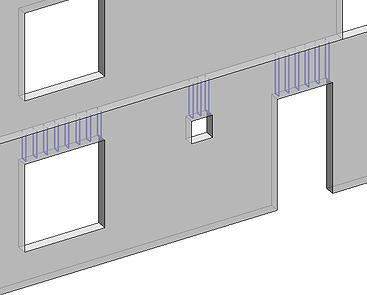

Вертикальные стержни над проёмом

включение / отключение генерации вертикальных арматурных стержней в зоне над проёмом. Надстройка не создаёт каркасы в зонах проёмов, генерируя стержни отдельно.

Вертикальные стержни над проёмом.png

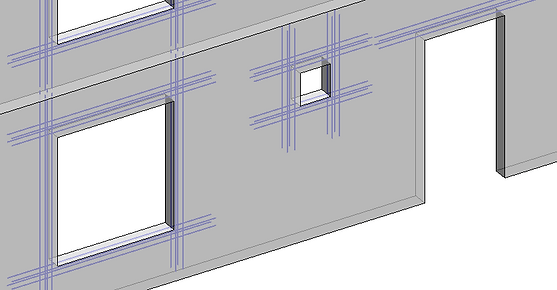

Дополнительные стержни усиления проёмов

включение / отключение генерации стержней усиления, обрамляющих проёмы и отверстия

Дополнительные стержни усиления проёмов

Поперечные стержни в зоне проёмов

включение / отключение генерации поперечных стержней в зоне над и под проёмами

Игнорировать отверстия.PNG
Поперечные стержни в зоне проёмов.png

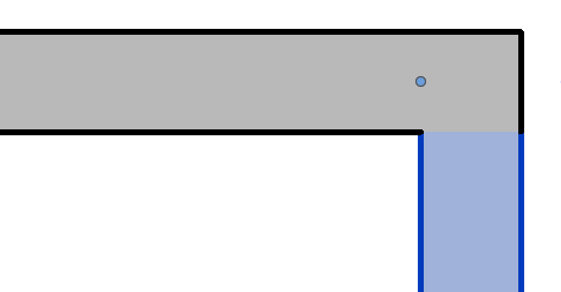

Привязка каркасов в пересечениях стен

в данном окне возможно указать привязку каркасов к граням стены в местах пересечения армируемой стены с другими стенами. Алгоритм учитывает способ стыковки стен между собой и всегда ставит каркасы в тот элемент, часть которого относится к узлу стыка. На рисунке серым показана основная стена, синим примыкающая.

Привязка каркасов в пересечениях стен 1.
Привязка каркасов в пересечениях стен 2.

Развёртка стены

Развёртка стены - вкладка в которой собраны настройки расстановки каркасов и отдельных стержней в стене на виде сбоку. Количество окон и дверей на рисунке формы показано условно. Любой проём, не обладающий участком стены под самим проёмом программа, распознаёт как окно. Так же автоматически определяются категории семейств «Окно» и «Дверь».

Опции данной вкладки:

Тип стержня над оконным / дверным проёмом:
При разном подходе к конструированию возможна ситуация, когда вертикальные стержни нижележащей стены над проёмом удобно вывести в зону под проёмом вышележащей стены. Однако не всегда оконные проёмы обладают одинаковой высотой, а также присутствуют дверные проёмы, не требующие выпуска вертикальных нижележащих стержней. Для всех этих ситуаций разработано несколько вариантов постановки стержней над проёмами

П-стержень с выпуском.

Длина выпуска указывается в соответствующей форме

П-стержень с выпуском.png

П-стержень до защитного слоя.

Длина стержней вычисляется из учёта защитного слоя стены по верхней грани

П-стержень до защитного слоя.png

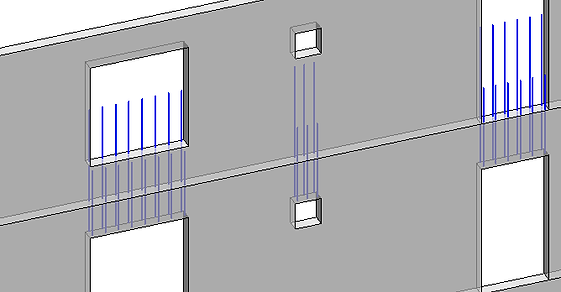

Обычные стержни.

Геометрические размеры вертикальных стержней берутся аналогично выпускам в каркасах

Дополнительные стержни

настройка геометрических характеристик стержней усиления, обрамляющих проёмы в стенах. Возможен выбор типа \ диаметра арматурного стержня

Обычные стержни. Геометрические размеры
Дополнительные стержни.PNG

         Обрамление отверстий

инструмент обрамления отверстий в фундаментных плитах и плитах перекрытий. Возможно указать количество, диаметр и геометрические характеристики стержней.
Данный инструмент работает только с элементами «Проём» и отверстиями выполненными семействами. Отверстия, выполненные изменением профиля перекрытия, не обрабатываются.
Возможны две вариации добавления арматурных стержней:

-   по умолчанию необходимо выбрать проёмы в которых требуется расставить стержни усиления

-   выбрав опцию «Добавление стержней для всех отверстий выбранной плиты» необходимо выбрать плиту. Обратите внимание, что для отверстий, находящихся рядом с краем, необходимо задавать другие геометрические параметры стержней.

Обрамление отверстий Выбор.png
Обрамление отверстий Все.png

         Армирование колонн

В данном окне возможно выбрать количество вертикальных стержней, их геометрические параметры, шаг поперечных стержней.
Для каждого из размеров возможно задать как положительное, так и отрицательное значение.
Надстройка позволяет армировать колонны разного сечения. Для выбора сечения пользователь должен выбрать один из двух возможных вариантов – «Прямоугольная / Квадратная» и «Круглая»
На данный момент на всё сечение колонны создаётся только один поперечный стержень.
При установке защитных слоёв близких к значению защитного слоя Revit самой колонны возможно некоторое смещение поперечных стержней.
Вертикальные стержни строятся без загиба для нахлёста.
На данный момент при стыковке колонны и перекрытия начало колонны не подрезается по перекрытию и для поперечных стержней необходимо увеличить верхний отступ на величину толщины плиты.


         Армирование балок

В данном окне возможно выбрать количество продольных стержней, их геометрические параметры, шаг поперечных стержней.
Для каждого из размеров возможно задать как положительное, так и отрицательное значение.
На данный момент на всё сечение колонны создаётся только один поперечный стержень.
При установке защитных слоёв близких к значению защитного слоя Revit выбранной балки возможно некоторое смещение поперечных стержней.


         Обновление марки сборок

Данная функция предназначена для автоматического дублирования параметра «Метка основы» арматурного стержня в сборку так как спецификациях необходимо указывать количество сборок на каждую стену отдельно. Данный параметр пользовательский, тип – текст, имя задаётся в форме. Введён для фильтрации каркасов в спецификациях по метке основы данного каркаса.






Размеры

          Размеры

Добавляет размерную цепочку на основе двух действий - выбора привязываемых элементов и указания курсором места расположения размера

Алгоритм:
1.Необходимо выбрать объекты, привязку к которым необходимо поставить.
2.Курсором выбрать две точки. Условная линия между этими точками должна пересекать образмериваемые объекты. Необязательно чтобы точки начала и конца размерной линии  находились на идеальной прямой друг от друга, скрипт учитывает погрешность



Ограничения:

Привязка только ортогональных объектов.
На данный момент скрипт обрабатывает только следующие категории объектов: фундаментные плиты, перекрытия, квадратные и прямоугольные колонны, стены, двери, окна, оси.


Пример 1: выбраны только оси 1 и 3


Пример 4: выбраны три проёма и две оси


Пример 2: выбраны оси 1, 2, 3


Пример 3: выбран проём и ось
